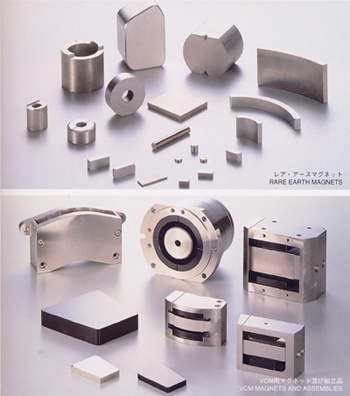

ハードディスク装置の磁気ヘッド駆動用モニター（VCM）に使用される磁気回路部品です。
Shown here are some of the magnets and magnetic circuit components used in the head actuator of a hard disk drive.
Ｎシリーズ 直角磁場プレスタイプ
| 品 名 Products |
残留磁束密度 Residual Flux Density |
保磁力 Coercive Force |
最大エネルギー積 Maximum Energy Product |
|
|---|---|---|---|---|
| Br [G] | bHc [Oe] | iHc [Oe] | (BH) max[MGOe] | |
| N52 | 14,200～14,700 | 10,300以上 | 11,000以上 | 48～53 |
| N50 | 13,900～14,400 | 10,300以上 | 11,000以上 | 46～51 |
| N50M | 13,900～14,400 | 13,100以上 | 14,000以上 | 46～51 |
| N48M | 13,600～14,100 | 12,800以上 | 14,000以上 | 45～49 |
| N45M | 13,300～13,800 | 12,200以上 | 14,000以上 | 42～46 |
| N48H | 13,500～14,100 | 12,700以上 | 16,000以上 | 44～49 |
| N45H | 13,200～13,700 | 12,550以上 | 16,000以上 | 41.5～46 |
| N42H | 12,800～13,300 | 12,000以上 | 16,000以上 | 39～43 |
| N44MH | 13,200～13,700 | 12,500以上 | 18,000以上 | 41～45 |
| N42SH | 12,700～13,200 | 12,000以上 | 21,000以上 | 39～43 |
| Ｎ39SH | 12,300～12,900 | 11,600以上 | 21,000以上 | 36～40 |
| N41TS | 12,600～13,100 | 11,900以上 | 22,500以上 | 38～42 |
| Ｎ39UH | 12,200～12,800 | 11,500以上 | 25,000以上 | 36～40 |
| N36Z | 11,600～12,200 | 11,000以上 | 30,000以上 | 33～37 |
| N32EZ | 11,000～11,600 | 10,400以上 | 35,000以上 | 29～33 |
Ｎシリーズ 平行磁場プレスタイプ
| 品 名 Products |
残留磁束密度 Residual Flux Density |
保磁力 Coercive Force |
最大エネルギー積 Maximum Energy Product |
|
|---|---|---|---|---|
| Br [G] | bHc [Oe] | iHc [Oe] | (BH) max[MGOe] | |
| N41A | 12,400～13,200 | 10,300以上 | 11,500以上 | 36～42 |
| N44MA | 13,000～13,500 | 12,000以上 | 14,000以上 | 40～45 |
| N42HA | 12,700～13,200 | 11,800以上 | 16,000以上 | 38～43 |
| N37HA | 11,800～12,500 | 11,000以上 | 16,000以上 | 33～38 |
| N35SA | 11,400～12,000 | 10,700以上 | 21,000以上 | 31～36 |
Rシリーズ 直角磁場プレスタイプ
| 品 名 Products |
残留磁束密度 Residual Flux Density |
保磁力 Coercive Force |
最大エネルギー積 Maximum Energy Product |
|
|---|---|---|---|---|
| Br [G] | bHc [Oe] | iHc [Oe] | (BH) max[MGOe] | |
| R30 | 10,500～11,200 | 6,500～10,000 | 70,000～10,500 | 24～30 |
| R32H | 11,200～12,000 | 8,000～11,000 | 10,000～25,000 | 28～33 |
| R26HE | 10,000～10,800 | 8,000～10,500 | 9,000～15,500 | 24～28 |
| R32HS | 11,200～12,000 | 9,800～11,400 | 20,000～30,000 | 28～33 |
| R26HS | 10,200～11,200 | 9,000～10,600 | 18,000以上 | 24～30 |
Rシリーズ 平行磁場プレスタイプ
| 品 名 Products |
残留磁束密度 Residual Flux Density |
保磁力 Coercive Force |
最大エネルギー積 Maximum Energy Product |
|
|---|---|---|---|---|
| Br [G] | bHc [Oe] | iHc [Oe] | (BH) max[MGOe] | |
| R25A | 9,500～10,500 | 6,000～9,000 | 7,500～11,000 | 20～25 |
| R27HA | 10,400～11,200 | 7,000～10,000 | 10,000～25,000 | 24～28 |
| R22HE | 9,200～10,400 | 7,000～9,500 | 9,500～15,500 | 19～25 |
| R22HS | 9,400～10,400 | 8,000～10,000 | 18,500以上 | 20～25 |
Nシリーズ：希土類鉄磁石（ネオジウム系）です。
Rシリーズ：希土類コバルト磁石（サマリウム系）です。
※上記は、製造元である信越化学工業株式会社様よりご提供いただきました。
